綜合布線系統接地設計需考慮的幾個問題--安防弱電工程公司

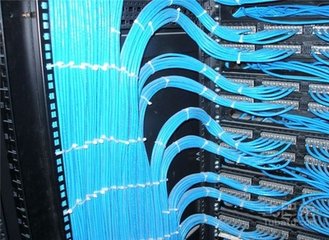

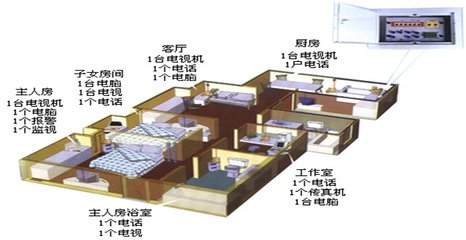

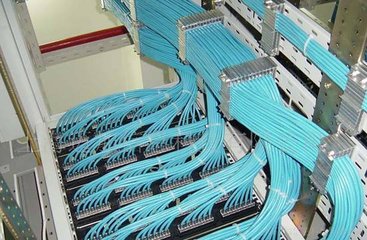

綜合布線系統作為建筑智能化不可缺少的基礎設施，其接地系統的好壞將直接影響到綜合布線系統的運行質量，故而顯得尤為重要。本文將詳細介紹綜合布線系統接地的結構及設計要求，并提出在接地設計中應注意的幾點事項安防弱電工程公司。

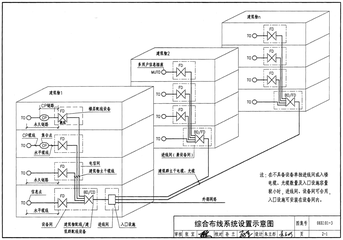

根據商業建筑物接地和接線要求的規定：綜合布線系統接地的結構包括接地線，接地母線（層接地端子）、接地干線。主接地母線（總接地端子）。接地引入線、接地體六部分，在進行系統接地的設計時，可按上述6個要素分層次地進行設計。

1.接地線

接地線是指綜合布線系統各種設備與接地母線之間的連線。所有接地線均為銅質絕緣導線，其截面應不小于4mm2。當綜合布線系統采用屏蔽電纜布線時，信息插座的接地可利用電纜屏蔽層作為接地線連至每層的配線柜。若綜合布線的電纜采用穿鋼管或金屬線糟敷設時，鋼管或金屬線糟應保持連續的電氣連接，并應在兩端具有良好的接地。

2．接地母線（層接地端子）

接地母線是水平布線于系統接地線的公用中心連接點。每一層的樓層配線柜均應與本樓層接地母線相焊接與接地母線同一配線間的所有綜合布線用的金屬架及接地干線均應與該接地母線相焊接。接地母線均應為銅母線，其最的小尺寸應為6mm厚×50mm寬，長度視工程實際需要來確定。接地母線應盡量采用電鍍錫以減小接觸電阻，如不是電鍍，則在將導線固定到母線之前，須對母線進行清理安防弱電工程公司。

3．接地干線

接地干線是由總接地母線引出，連接所有接地母線的接地導線。在進行接地干線的設計時，應充分考慮建筑物的結構形式，建筑物的大小以及綜合布線的路由與空間配置，并與綜合布線電纜干線的敷設相協調。接地干線應安裝在不受物理和機械損傷的保護處，建筑物內的水管及金屬電纜屏蔽層不能作為接地干線使用。當建筑物中使用兩個或多個垂直接地干線時，垂直接地干線之間每隔三層及頂層需用與接地干線等截面的絕緣導線相焊接。接地干線應為絕緣銅芯導線，最小截面應不小于16mm2。當在接地干線上，其接地電位差大于1Vrm@S(有效值)時，樓層配線間應單獨用接地干線接至主接地母線。

4．主接地母線（總接地端子）

一般情況下，每棟建筑物有一個主接地母線。主接地母線作為綜合布線接地系統中接地干線及設備接地線的轉接點，其理想位置宜設于外線引入間或建筑配線間。主接地母線應布置在直線路徑上，同時考慮從保護器到主接地母線的焊接導線不宣過長。接地引入線、接地干線、直流配電屏接地線、外線引入間的所有接地線，以及與主接地母線同一配線間的所有綜合布線用的金屬架均應與主接地母線良好焊接。當外線引入電纜配有屏蔽或穿金屬保護管時，此屏蔽和金屬管也應焊接至主接地母線。主接地母線應采用銅母線，其最小截面尺寸為6mm厚X100mm寬，長度可視工程實際需要而定。和接地母線相同，主接地母線也應盡量采用電鍍錫以減小接觸電阻。如不是電鍍，則主接地母線在固定到導線前必須進行清理。

5．接地引入線

接地引入線指主接地母線與接地體之間的連接線，宜采用40mm寬×4mm厚或50mm×5mm的鍍鋅扁鋼。

接地引入線應作絕緣防腐處理，在其出土部位應有防機械損傷措施，且不宜與暖氣管道同溝布放。

6．接地體

接地體分自然接地體和人工接地體兩種。當綜合布線采用單獨接地系統時，接地體一般采用人工接地體，并應滿足以下條件：

（1）距離工頻低壓交流供電系統的接地體不宣小于10m安防弱電工程公司。

（2）距離建筑物防雷系統的接地體不應小于2m。

（3）接地電阻不應大于40Ω。

當綜合布線采用聯合接地系統時，接地體一般利用建筑物基礎內鋼筋網作為自然接地體，其接地電阻應小于1Ω。在實際應用中通常采用聯合接地系統，這是因?yàn)榕c前者相比，聯合接地方式具有以下幾個顯著的優點：

（1）當建筑物遭受雷擊時，樓層內各點電位分布比較均勻，工作人員及設備的安全能得到較好的保障。同時，大樓的框架結構對中波電磁場能提供10～40dB的屏蔽效果。

（2）容易獲得較小的接地電阻。

（3）可以節約金屬材料，占地少。

進行綜合布線系統的接地設計應注意的幾個問題

1．綜合市線系統采用屏蔽措施時，所有屏蔽層應保持連續性，并應注意保證導線間相對位置不變。屏蔽層的配線設備（FD或BD）端應接地，用戶（終端設備）端視具體情況直接地，兩端的接地：應盡量連接至同一接地體。當接地系統中存在兩個，不同的接地體時，其接地電位差應不大于1Vr.m.S（有效值）。

2．當電纜從建筑物外面進入建筑物內部容易受到雷擊，電源碰地，電源感應電勢或地電勢上浮等外界因素的影響時，必須采用保護器。

3．當線路處于以下任何一種危險環境中時，應對其進行過壓過流保護：

（1）雷擊引起的危險影響。

（2）工作電壓超過250V的電源線路碰地；

（3）地電勢上升到250V以上而引起的電源故障；

（4）交流50HZ感應電壓超過250V。

4．綜合布線系統的過壓保護宜選用氣體放電管保護器。因?yàn)闅怏w放電管保護器的陶瓷外殼內密封有兩個電極，其間有放電間隙，并充有惰性氣體。當兩個電極之間的電位差超過250V交流電壓或700V雷電浪涌電壓時，氣體放電管開始出現電弧，為導體和地電極之間提供了一條導電通路安防弱電工程公司。

5．綜合布線系統的過流保護宜選用能夠自復的保護器。由于電纜上可能出現這樣或那樣的電壓，如果連接設備為其提供了對地的低阻通路，則不足以使過壓保護器動作，而其產生的電流卻可能損壞設備或引起著火。例:20V電力線可能不足以使過壓保護器放電，但有可能產生大電流進入設備內部造成破壞，因此在采用過壓保護的同時必須采用過流保護。要求采用能自復的過流保護器，主要是為了方便維護安防弱電工程公司。
