3030R鋁型材三維模型

產品描述 / Name

3030R鋁型材是一款圓弧倒角結構型材，技術工程師可以下載鋁型材CAD模型并導入Solidwork中，可以得到標準鋁型材三維模型，用于高強度鋁型材框架結構的設計搭建；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.l-glass.com 作者：武將發布日期：2019年08月30日 11時04分 閱讀次數：3150 次

3030R鋁型材三維模型技術參數

3030R鋁型材三維模型介紹：

3030R鋁型材中R表示型材圓弧倒角結構設計，圓弧倒角的設計目的是增加受力面積，降低意外磕碰所造成的損傷程度，是較為人性化的結構設計，同時圓弧結構設計可以使框架結構更加美觀；3030R鋁型材主要應用于框架結構的邊緣部位，例如防護罩直角邊以及操作臺立柱邊緣等；

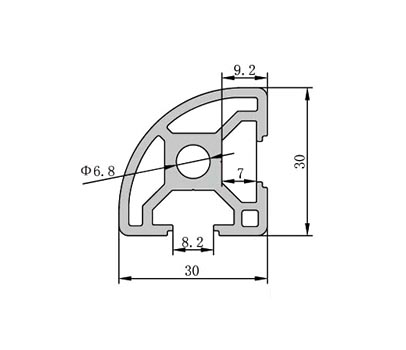

3030R鋁型材物理參數

3030R鋁型材規格參數
規格型號	材質	型材重量	慣性矩	慣性矩	彎矩	彎矩	訂貨編號
profile	material	weight	Ix(cm^4)	Iy(cm^4)	Wx(cm3）	Wy(cm3)	order NO.
30×30R	鋁AL（6063-T5）	1.15kg/m	3.30	3.30	2.34	2.07	P8-3030R

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
