45系列鋁型材內置內連接件3d模型

產品描述 / Name

45系列鋁型材內置內連接配件只適用于槽10規格鋁型材框架90度角或180度十字結構連接，可以下載內置連接配件SLDWORKS數模模型進行框架結構的設計組裝；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.l-glass.com 作者：武將發布日期：2020年03月26日 11時08分 閱讀次數：3161 次

鋁型材內置內連接件物理參數

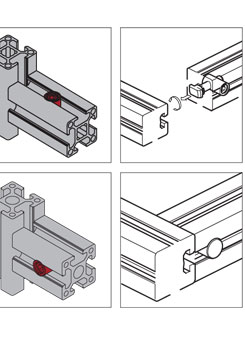

45系列鋁型材內置內連接配件主要用于鋁型材框架直角連接或十字連接，裝配前需要在型材規定位置打安裝工藝孔，然后將內置內連接配件置入工藝孔內鎖緊即可；鎖緊方向分為90度和180度兩種角度；

鋁型材內置內連接配件安裝連接對于工藝孔加工精度要求很高，須嚴格按照配件尺寸規格對型材進行精加工處理，以保證配件的連接強度，工藝孔出現偏差會導致鋁型材框架連接松動或不能鎖緊的現象；

槽型規格	型材	材質	訂貨編號
槽10	45系列鋁型材	碳鋼（鍍鋅）	CE-BC10-90°
			CE-BC10-180°

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
