45系列45度（單槽）鋁型材角件3d模型

產品描述 / Name

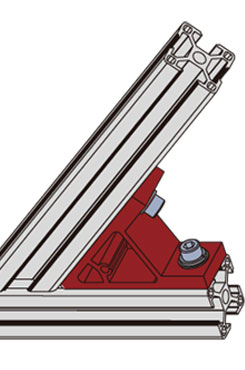

該單槽45度鋁型材角件適用于4545規格鋁型材框架結構45度或135度結構緊固連接，起固定支撐作用，可以下載45度型材角碼SLDWORKS三維模型進行框架結構的設計組裝；

022-87920099

可以根據需求進行設計加工，提供上門安裝服務；可以根據特殊需求進行鋁型材開模定制。

* 免費提供工業鋁型材選型手冊 →點擊咨詢

內容來源：http://www.l-glass.com 作者：武將發布日期：2020年03月28日 11時10分 閱讀次數：3266 次

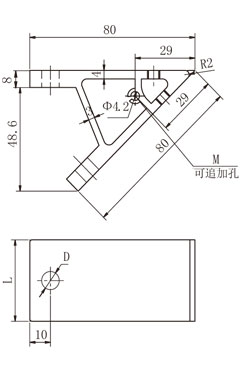

45度鋁型材角件物理參數

45*規格45度鋁型材角件主要適用于45系列鋁型材之間45度或135度角緊固連接，起固定支撐作用；45系列型材角件屬于定制型連接件產品，最大長度為6m，可以根據使用需求實現不同規格型號的加工定制，兩側有定位線，可以用于工藝孔加工處理；

45規格鋁型材角件屬于6063-T5系列鋁鎂合金材料，表面經過噴砂-陽極氧化處理，大大提升了型材角碼的耐腐蝕性能，45度型材角件兩側有攻絲位置，可以加工M5規格工藝孔，用于安裝端面封板；

適用型材	L(mm)	M	D(mm)	材質	訂貨編號
45*	41	M5	φ8.5	6063-T5	CE-L8080-4541

3D模型下載 CAD模型下載

* 鋁型材模型為CAD格式，可利用三維軟件導出3D模型，鋁型材配件系列可直接下載三維模型；
